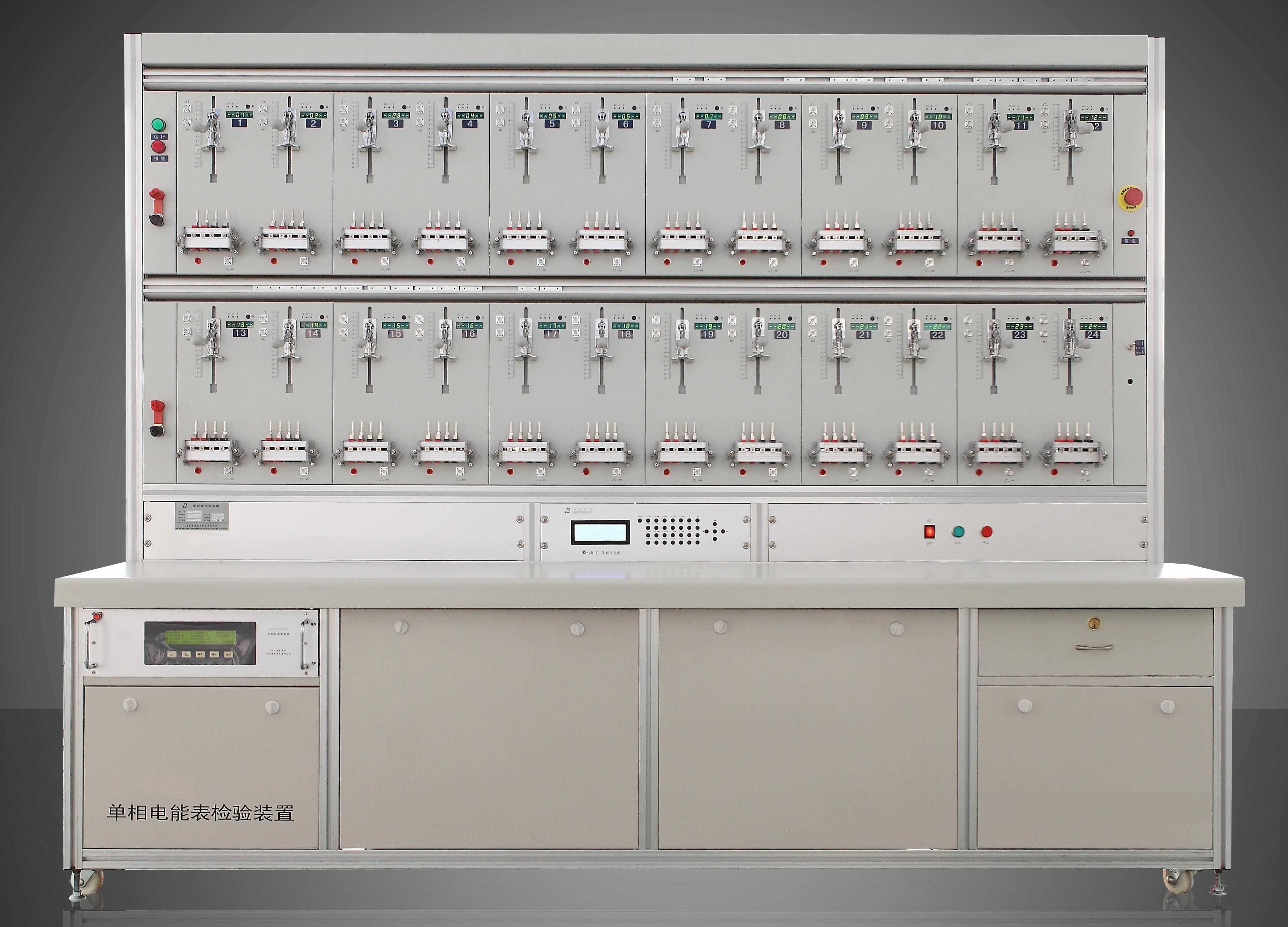

Kvörðunarprófunarbekkur

Kvörðunarprófunarbekkurinn samþykkir alþjóðlega háþróaða nýja kynslóð stafrænna aflgjafa. Aflgjafinn er byggður á MCU einflögu örtölvu og notar stafræna myndun, stafræna tíðnimótun, stafræna amplitude mótun, stafræna fasaskiptingu, púlsbreiddarmótun og aðra tækni. Það einkennist af mikilli vinnuáreiðanleika og góðum hleðslueiginleikum. Það er ný kynslóð af kjörnum multi-metra raforkumæla kvörðunarbúnaði.

Eiginleikar

• Bekkurinn er í samræmi við staðalinn "IEC 60736:1982 prófunarbúnaður fyrir raforkumæla", "IEC 62053"

• Hægt er að nota bekkinn til að prófa einfasa orkumæli (allt að 0.5 flokki)

• Bekkurinn getur framkvæmt upphitunarpróf, byrjunarpróf, ekkert álagspróf (skriðpróf), villupróf (nákvæmnipróf), skífupróf, prófanir á áhrifamagninu og prófun á endurtekningarhæfni mælinga.

• The bench is using the PWM ,technology to amplify voltage/current output, the high efficiency at >85 prósent og lækka hitann. PWM getur athugað bilanaskoðun, forstillingu, viðvörun og vörn.

• Merkjagjafinn notar nýjustu stafrænu stjórnaða sinusbylgjutæknina til að stilla tíðni, amplitude og fasa.

• Bekkurinn notar samanburðartækni til að prófa villu orkumæla.

• Bekkurinn notar villuvinnslukerfið til að reikna út skekkju hvers orkumælis með undirvillukerfinu sem hægt er að tengja með innri RS485.

• Hægt er að prófa mismunandi stöðuga orkumæli í einu.

• Spenna er einangruð með MSVT (multi secondary voltage transformer) útgangi, sem hentar fyrir spennu / straum nærtengilprófun merkjafasaorkumælis

• Hægt er að setja upp prófunarbekkinn skannahaus, hann getur boðið upp á 3 svið aðlögun. Það er einnig hægt að samþykkja merki fyrir bæði hringlaga orkumæli og stafræna LED orkumæli.

• Prófunarbekkurinn er með sjálfvirka leit svarta merkisins sem getur nákvæmlega staðsett svarta merkimiðann á meðan á álagslausu prófinu og upphafsprófinu stendur.

• Bekkurinn getur valið að stjórna með lyklaborði eða tölvu sem er mjög þægilegt. Vinnustaða bekkjarins má sjá mjög skýr og auðveld notkun.

• Bekkurinn notar prófunarhugbúnaðinn sem er í samræmi við WINDOWS98/2000/XP sem getur sjálfvirkt prófað mismunandi orkumæla.

• Hugbúnaðurinn getur gert sér grein fyrir gögnum frá orkumæli fyrir tölfræði, leit og stjórnun.

• Orkumælirinn er framleiddur úr áli. Öll uppsetning tækisins er sanngjörn hönnun og fallegur útbúnaður

Forskrift

★ Nákvæmniflokkur prófunarbekksins: {{0}}.1/0.2 flokkur

★ Viðmiðunarstöðluð orkumælir:

PY-6110 einfasa viðmiðunarstöðluð orkumælir

Nákvæmniflokkur: {{0}}.05 /0.1

★ Einangraður straumspennibúnaður:

PY-9501E einangra núverandi inductance

Nákvæmniflokkur: {{0}}.01 (COSφ=0.5C-1-0.5L, 0.25-120A)

Aðalstraumur: 3×0.25-120Afristraumur: 3×0.25-120A

Úttaksstyrkur: 30VA (MAX, 100A)

★MSVT(multi secondary voltage transformer) flokkur: 0.02

Aðalspenna: 180-300V (venjuleg spenna: 240V)

Aukaspenna: 180-300V

Auka VA einkunn: 15VA á hverri vinda

Einangrun efri til efri: 500V, 50Hz, 60 sekúndur

Nákvæmni frum- og aukahlutfalls: ±0,1 prósent (venjulegt)

Nákvæmni aukahlutfalls og aukahlutfalls minni en: ±0,02 prósent

Nákvæmni aukafasahorns minna en ±1 mínúta

Fjöldi aukaúttaks: 8 ~ 60 rásir

★Spennumagnari:

Útgangsspennusvið: 50-288V;

Framleiðsla hámarksafl: 1500VA

Upplausn: 0,01 prósent ;

Stöðugleiki:betri en 0,05 prósent /3 mín(tímagrunnur 5S);

Bjögunarstuðull: < 0,5 prósent við línulegt álag;

Tíðnisvið: 45Hz ~ 65Hz;

Aflnýting: meira en 85 prósent;

Umhverfishiti: 10 gráður ~ 50 gráður

Rafræn yfirálags- og skammhlaupsvörn.

★ Núverandi magnari:

Úttaksstraumur: svið: 1mA~120A (valkostur fyrir 1mA~200A);

Framleiðsla hámarksafl: 2000VA

Upplausn: 0,01 prósent ;

Stöðugleiki:betri en 0,05 prósent /3 mín(tímagrunnur 5S);

Bjögunarstuðull: < 0,5 prósent við línulegt álag;

Tíðnisvið: 45Hz ~ 65Hz;

Aflnýting: meira en 85 prósent;

Umhverfishiti: 10 gráður ~ 50 gráður

Rafræn yfirálagsvörn og öryggi fyrir opna straumrás.

★Fasahorn: {{0}} gráðu ~360 gráður, upplausn fasahornsstillingar: 0,1 gráðu;

★ Úttakstíðnisvið: 45Hz ~ 65Hz; upplausn: 0.01Hz

★ Framleiðslustöðugleiki afl:<0.05%>

★Fjöldi kvarðaðra orkumæla: 24 (6/12/24/32/40/48 eftir beiðni)

★Inntaksstyrkur: 220/240V 15 prósent, 50/60Hz; orkunotkun: Max.3000VA

★Stærð:

Packing & Afhending

★Stærð: Háð raunverulegum aðstæðum

★Þyngd: Háð raunverulegum aðstæðum

★ Pökkunarupplýsingar:

1. Venjulegur pakki er trékassi (Stærð: L * W * H).

2. Við notum hágæða krossviður trékassa og þægilegt að flytja út.

3. Samkvæmt kröfum viðskiptavina.
